Fungsi dan Tips Pemilihan Mesin Bor Soil Investigation – Dalam dunia konstruksi dan rekayasa sipil, penyelidikan tanah atau soil investigation bukanlah langkah opsional, melainkan kebutuhan mendasar. Proses ini bertujuan untuk mengungkap kondisi dan karakteristik geoteknik suatu lokasi sebelum pembangunan dimulai. Di sinilah peran mesin bor soil investigation sebagai perangkat mekanis utama menjadi sentral. Alat ini dirancang khusus untuk mengekstrak sampel tanah dan batuan dari berbagai kedalaman di bawah permukaan dengan presisi tinggi. Hasil dari pengambilan sampel ini kemudian dianalisis di laboratorium untuk menentukan parameter kritis seperti daya dukung tanah, kepadatan, kadar air, dan komposisi lapisan. Tanpa data akurat dari proses investigasi tanah, risiko kegagalan konstruksi seperti penurunan fondasi, longsor, atau retaknya struktur menjadi sangat tinggi. Artikel ini akan mengulas secara mendalam berbagai jenis mesin bor, klasifikasinya berdasarkan mekanisme kerja, mobilitas, dan fungsi, serta memberikan panduan memilih alat yang tepat untuk proyek Anda.
Klasifikasi Mesin Bor Soil Investigation Berdasarkan Mekanisme Kerja
Pemahaman mendalam tentang cara kerja setiap tipe mesin bor adalah kunci keberhasilan investigasi geoteknik. Setiap mekanisme dirancang untuk kondisi tanah dan tujuan pengambilan sampel yang spesifik.
1. Rotary Drill Rig (Bor Putar): Solusi untuk Pengeboran Dalam dan Pengambilan Core Sample
Mesin bor rotary merupakan alat andalan untuk proyek yang membutuhkan kedalaman pengeboran signifikan dan kualitas sampel tanah atau batuan yang tinggi. Mekanisme kerjanya mengandalkan mata bor yang berputar dengan tekanan tertentu untuk memotong dan menghancurkan formasi tanah atau batuan. Keunggulan utama dari alat bor tanah ini terletak pada kemampuannya untuk melakukan core sampling atau pengambilan sampel inti berbentuk silinder utuh. Sampel ini sangat berharga untuk analisis stratigrafi lapisan dan sifat fisik material di laboratorium. Rotary drill rig sering dilengkapi dengan sistem sirkulasi fluida (air atau lumpur bor) yang berfungsi mendinginkan mata bor, mengangkut serpihan bor ke permukaan, dan menstabilkan dinding lubang bor. Mesin bor jenis ini sangat direkomendasikan untuk penyelidikan tanah di lokasi dengan kondisi batuan keras atau untuk kebutuhan pemboran fondasi tiang dalam.
2. Auger Drilling (Bor Auger): Efisien untuk Tanah Lunak dan Kedalaman Menengah
Bor auger dikenali dari mata bor berbentuk spiral raksasa menyerupai sekrup. Saat mesin dioperasikan, auger ini berputar dan “menyekrup” diri ke dalam tanah, secara simultan memotong dan membawa material tanah ke permukaan melalui alur spiralnya. Alat bor ini sangat cocok untuk tanah lunak, lempung, atau pasir yang kohesif. Prosesnya relatif cepat dan efisien untuk kedalaman dangkal hingga menengah. Terdapat dua tipe utama: hollow stem auger (auger batang berlubang) yang memungkinkan pengambilan sampel tanah melalui rongga di tengahnya tanpa harus menarik seluruh rangkaian bor, dan solid stem auger (auger batang padat). Auger drilling banyak digunakan untuk uji SPT (Standard Penetration Test), instalasi piezometer, atau pengambilan sampel terganggu (disturbed sample).
3. Percussion Drilling (Bor Tumbuk): Mengandalkan Tenaga Impak untuk Material Keras
Mekanisme kerja bor tumbuk sangat berbeda dari kedua jenis sebelumnya. Alat ini bekerja dengan prinsip penghancuran menggunakan impak atau tumbukan berulang. Sebuah palu berat (hammer) diangkat dan dijatuhkan secara terus-menerus ke dalam lubang bor, menghancurkan tanah dan batuan di bawahnya. Serpihan hasil tumbukan kemudian dikeluarkan dengan menggunakan bailer (alat penimba) atau dengan bantuan sirkulasi udara. Mesin bor tanah tipe ini sangat efektif menembus lapisan kerikil, bongkahan batu, atau formasi batuan yang sangat keras dan kompak yang sulit ditangani oleh bor putar konvensional. Namun, metode ini umumnya menghasilkan sampel yang terganggu (disturbed) sehingga lebih cocok untuk pemboran eksplorasi mineral atau sumur air dalam, meskipun tetap dapat dimanfaatkan dalam tahap awal investigasi tanah di medan tertentu.
4. Sonic Drilling: Teknologi Mutakhir dengan Gangguan Sampel Minimal
Sonic drilling mewakili inovasi terkini dalam teknologi pengeboran tanah. Alat ini menggunakan energi getaran frekuensi tinggi (biasanya di rentang 50-150 Hz) yang ditransmisikan melalui rangkaian bor ke mata bor. Getaran ini menyebabkan material di sekitar ujung bor mengalami liquefaction sementara (berperilaku seperti fluida), sehingga mata bor dapat menembus dengan mudah dan cepat. Keunggulan terbesarnya adalah gangguan sampel yang minimal. Sampel tanah atau batuan yang diambil melalui metode sonic memiliki tingkat recovery dan kualitas yang sangat tinggi, bahkan di formasi berpasir lepas atau berkerikil yang biasanya sulit diambil sampel utuhnya. Meski biaya sewa atau operasinya lebih mahal, teknologi ini menjadi pilihan ideal untuk proyek investigasi geoteknik yang memerlukan data sangat akurat, seperti investigasi kontaminasi tanah atau proyek infrastruktur strategis.
Klasifikasi Berdasarkan Mobilitas dan Konfigurasi Mesin Bor
Selain mekanisme kerja, mobilitas alat bor di lapangan menjadi pertimbangan praktis yang tidak kalah penting. Pilihan yang tepat memastikan efisiensi waktu dan biaya mobilisasi.

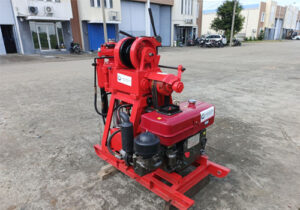

1. Spindle Type (XY Series): Workhorse yang Andal untuk Berbagai Lokasi
Mesin bor tipe spindle seperti seri XY-1, XY-1A, dan XY-100 merupakan tulang punggung penyelidikan tanah di Indonesia, khususnya untuk skala menengah. Mesin ini bersifat relatif stasioner, dipasang pada rangka atau tripod, dan digerakkan oleh motor diesel atau bensin. Keandalannya untuk melakukan uji SPT dan pengambilan sampel tanah membuatnya sangat populer di lokasi konstruksi perumahan, jalan, dan gedung bertingkat rendah hingga menengah. Kelebihan utamanya adalah kemudahan perawatan, biaya operasional yang terjangkau, dan kemampuan beradaptasi dengan berbagai metode pengeboran tanah (auger, rotary, atau washing). Kekurangannya terletak pada mobilitas yang membutuhkan bongkar pasang dan transportasi menggunakan truk.
2. Crawler Drilling Rig: Mobilitas Tinggi di Medan Berat
Untuk lokasi dengan kondisi medan yang menantang—seperti rawa, lereng, area berlumpur, atau hutan—crawler drilling rig adalah solusi terbaik. Mesin bor ini dipasang pada undercarriage beroda rantai (track) yang memberikan traksi dan stabilitas luar biasa di medan tidak rata. Kemampuan mobilitasnya yang tinggi meminimalkan kebutuhan untuk membangun akses jalan khusus, sehingga menghemat waktu dan biaya. Crawler rig biasanya dilengkapi dengan sistem hidrolik yang powerful dan mampu membawa rangkaian bor yang lebih panjang, cocok untuk penyelidikan tanah yang membutuhkan kedalaman lebih besar di area terpencil.
3. Portable/Tripod Rig: Solusi Ringkas untuk Akses Terbatas
Portable rig atau mesin bor tripod dirancang untuk lokasi dengan akses terbatas yang tidak dapat dijangkau oleh kendaraan besar, seperti di dalam bangunan eksisting, basement, perkebunan rapat, atau daerah perkotaan padat. Ukurannya yang kompak dan ringan memungkinkan untuk dibawa secara manual atau dengan kendaraan kecil. Mesin ini biasanya digerakkan oleh motor bensin atau diesel berdaya kecil dan sangat bergantung pada setup tripod untuk stabilitas. Meskipun kapasitas kedalaman dan diameternya terbatas dibandingkan rig yang lebih besar, kehadirannya sangat krusial untuk investigasi tanah tahap detail atau investigasi pada struktur yang sudah berdiri.
4. Truck-Mounted Rig: Efisiensi untuk Proyek Multi-Lokasi dan Skala Besar
Truck-mounted drilling rig adalah pilihan utama untuk produktivitas dan mobilitas tinggi. Seluruh peralatan mesin bor terintegrasi dan terpasang permanen di atas chassis truk yang kuat. Keunggulan utama konfigurasi ini adalah kecepatan setup (mobilization dan demobilization). Begitu tiba di lokasi, rig dapat siap beroperasi dalam hitungan menit. Ini sangat ideal untuk proyek dengan banyak titik bor yang tersebar atau untuk perusahaan jasa investigasi geoteknik yang melayani banyak lokasi dalam sehari. Truck-mounted rig biasanya memiliki kapasitas pengeboran yang besar dan sering digunakan untuk proyek infrastruktur berskala besar seperti jembatan, jalan tol, dan bendungan.
Fungsi Utama Mesin Bor dalam Investigasi Tanah
Memahami fungsi spesifik dari setiap pengujian akan membantu dalam menentukan konfigurasi mesin bor yang diperlukan.
1. Standard Penetration Test (SPT): Mengukur Kekuatan dan Kepadatan Tanah
SPT atau Standard Penetration Test adalah uji lapangan paling umum dalam soil investigation. Fungsi mesin bor di sini adalah untuk membuat lubang bor hingga kedalaman tertentu, kemudian peralatan SPT (split-spoon sampler, palu 63.5 kg, dan alat penjatuh) digunakan. Prosedurnya adalah sampler ditumbuk hingga masuk 45 cm ke dalam dasar lubang bor, dan jumlah pukulan (N-value) untuk setiap interval 15 cm terakhir dicatat. Nilai SPT ini berkorelasi langsung dengan kepadatan dan kekuatan tanah, menjadi data dasar untuk perhitungan daya dukung fondasi. Hampir semua jenis mesin bor dapat digunakan untuk SPT, namun spindle type dan auger drilling adalah yang paling umum dipadukan dengan metode ini.
2. Core Sampling: Mendapatkan Sampel Utuh untuk Analisis Detail
Core sampling adalah teknik pengambilan sampel tanah atau batuan berbentuk silinder utuh (undisturbed sample atau relatively undisturbed sample). Sampel ini kemudian dibawa ke laboratorium untuk diuji sifat fisik dan mekaniknya secara detail, seperti kuat geser, kompresibilitas, dan permeabilitas. Fungsi mesin bor untuk keperluan ini mengharuskan sistem yang stabil dan presisi, seperti rotary drill rig dengan tabung inti (core barrel). Kualitas core sampling sangat menentukan keakuratan analisis karakteristik geoteknik suatu lapisan tanah. Metode ini mahal namun esensial untuk desain fondasi struktur berat seperti gedung pencakar langit atau menara.
Tips Memilih Mesin Bor Soil Investigation yang Tepat untuk Proyek Anda
Pemilihan mesin bor yang optimal bergantung pada analisis mendalam terhadap beberapa faktor kunci proyek Anda:
- Kondisi Tanah di Lokasi: Identifikasi jenis tanah dominan (lunak, keras, berbatuan, berpasir) melalui studi pendahuluan atau pengamatan lapangan.
- Kedalaman Pengeboran yang Dibutuhkan: Tentukan target kedalaman berdasarkan rencana struktur yang akan dibangun.
- Jenis Pengujian dan Kualitas Sampel yang Diperlukan: Apakah cukup dengan uji SPT, atau perlu core sampling berkualitas tinggi?
- Kondisi Aksesibilitas Lokasi: Evaluasi medan dan ruang yang tersedia untuk mobilisasi dan operasi alat.
- Anggaran Proyek: Pertimbangkan biaya sewa, operasi, dan mobilisasi dari setiap opsi mesin bor.
Investasi dalam Data Geoteknik yang Akurat
Mesin bor soil investigation merupakan investasi teknologi yang kritis untuk keselamatan dan keberlanjutan suatu konstruksi. Dari rotary drill yang tangguh, auger yang efisien, hingga teknologi sonic yang presisi, setiap pilihan memiliki peran spesifik dalam mengungkap rahasia bawah permukaan. Memahami klasifikasi mesin bor berdasarkan mekanisme kerja, mobilitas, dan fungsi utamanya dalam investigasi tanah akan memandu Anda untuk memilih alat yang paling efektif dan efisien. Dengan data karakteristik geoteknik yang akurat dari proses penyelidikan tanah yang tepat, risiko kegagalan konstruksi dapat diminimalkan, sehingga menjamin kesuksesan dan keamanan proyek infrastruktur maupun properti Anda. Lakukan konsultasi dengan ahli geoteknik berpengalaman untuk menentukan spesifikasi dan tipe mesin bor yang paling sesuai dengan kebutuhan investigasi geoteknik proyek Anda.
